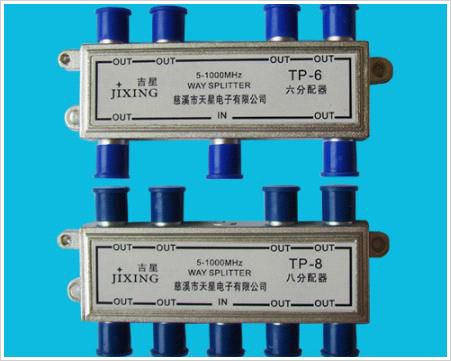

分配器系列
高隔离、高屏蔽分配器采用锌合金压铸外壳，表面喷沙处理，全封闭结构。
|
名称
|
型号
|
分配损耗 （dB）
|
相互隔离
dB
|
反射损耗
dB
|
|
5-65MHz
|
65-550MHz
|
550-750MHz
|
750-1000MHz
|
|
二分配器
|
TP-2
|
≤4.2
|
≤3.7
|
≤4.0
|
≤4.5
|
5-65MHz≥22
65-550MHz≥25
550-1000MHz≥22
|
5-65MHz≥14
65-550MHz≥16
550-1000MHz≥14
|
|
三分配器
|
TP-3
|
≤7.2
|
≤7.6
|
≤7.6
|
≤8.0
|
|
四分配器
|
TP-4
|
≤8.0
|
≤7.5
|
≤8.0
|
≤8.5
|
|
五分配器
|
TP-5
|
≤10
|
≤10
|
≤10.5
|
≤11
|
|
六分配器
|
TP-6
|
≤10
|
≤10
|
≤10.5
|
≤11
|
|
八分配器
|
TP-8
|
≤11.5
|
≤11.5
|
≤12
|
≤12.5
|
|
十分配器
|
TP-10
|
≤13
|
≤13
|
≤13.5
|
≤14
|
|
十二分配器
|
TP-12
|
≤14.5
|
≤14.5
|
≤15
|
≤15.5
|
|
十四分配器
|
TP-14
|
≤16.5
|
≤16.5
|
≤17
|
≤17.5
|
|
十六分配器
|
TP-16
|
≤16.5
|
≤16.5
|
≤17
|
≤17.5
|
分支器系列
高隔离、高屏蔽分支器采用锌合金压铸外壳，表面喷沙处理，全封闭结构。
|
名 称
|
型号
|
规格(分支损耗按标称值±1.5dB)/插入损耗（550-750MHz为准）（dB）
|
反向
隔离
|
相互
隔离
|
反射
损耗
|
|
一分支器
|
TZ-1
|
06/2.5,08/2.5,10/1.5,12/1.0，14/0.8，16/0.8,18/0.8 20/0.8 22/0.8 24/0.8
|
符合
现行
国标
|
5-65MHz≥22
65-550
MHz≥30
550-750MHz≥25
750-1000MHz≥22
|
5-65MHz≥14
65-550
MHz≥16
550-1000MHz≥14
|
|
二分支器
|
TZ-2
|
08/3.6,10/2.2,12/1.5,14/1.5,16/1.0,18/0.8,20/0.8,22/0.824/0.8
|
|
三分支器
|
TZ-3
|
10/3.6,12/3.0,14/2.2,16/1.5,18/1.0,20/0.8,22/0.8 24/0.8
|
|
四分支器
|
TZ-4
|
10/3.6,12/3.6,14/2.2,16/1.5,18/1.0,20/0.8,22/0.8,24/0.8
|
|
五、六分支器
|
TZ-5、6
|
12/3.6,14/2.2,16/1.5,18/1.0,20/0.822/0.8,24/0.8,26/0.8,28/1.0
|
|
八分支器
|
TZ-8
|
14/3.6,16/2.2,18/1.5,20/1.2,22/1.0,24/0.8,26/0.8
|
|
十分支器
|
TZ-10
|
16/4.3,18/3,20/2.5,22/1.5,24/1.0,
|
|
十二分支器
|
TZ-12
|
16/4.3,18/3,20/2.5,22/1.5,24/1,
|
|
十四分支器
|
TZ-14
|
18/4.3,20/3,22/2.5,24/1.5,26/1.0
|
|
十六分支器
|
TZ-16
|
18/4.3,20/3,22/2.5,24/1.5,26/1.0
|
|
