1、概述

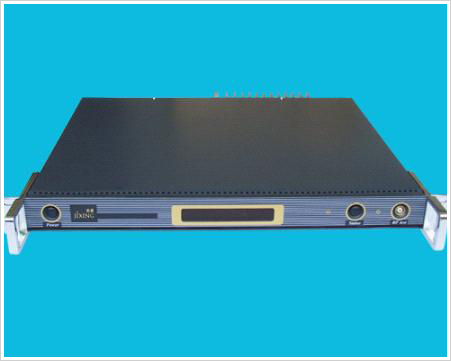

　　TXT-7500系列光发射机是专为光纤CATV应用而设计的高性1310nM光发射机，具有47-750MHz的射频输入宽带，输出光功率从3mW-20mW可供选择，整机外型采用标准化19英寸结构，供电采用交流220V。

2、特点

　　　*采用美国杰尔（AGERE）公司，即原奥特尔或富士通（FUJITSU）公司的高性能DFB激光器，保证了激光发射机的非线性失真特性，优良的C/N比和极高的可靠性。

　　　*激光器具有优异的APC（自动功率控制）和ATC（自动温度控制）电路。

　　　*开机及工作后各项工作参数：各组供电电压、温度、加热/制冷电流、激光器输出功率和工作电流等受微机监控，一旦出现异常会自动保护，故障内容由液晶显示。

　　　*工作频率宽为750MHz，最多可传送59路PLA-D节目，同时满足在CATV网络上提供多业务的带宽要求。

　　　*内置射频驱动放大电路，激励功率要求为80dBuv。

　　　*19英寸标准机架设计，安装方便，可灵活配置。

　　　*完善的安全保护电路，具有开机保护，电源避雷保护等等。

　　　*大屏幕LCD带背光显示设计。

3、技术指标

激光特性：

　　　　　工作光波长        1310nm±10        　

　　　　　输出光功率        3～20mw        　

　　　　　光连路损耗        6～15dBm        　

　　　　　光输出口类型    　 FC/APC        　

　　　　　光反射损耗        >50dB

射频特性：

　　　　　射频带宽        　 47～750MHz        　

　　　　　射频带内不平度　　 ±0.75dB        　

　　　　　射频输入端反射 　　>16dB（47～550MHz）                         　　

　　　　　　　　　　　　         >14dB（550～750MHz        　

　　　　　射频驱动电平   　　80±2dBuv        　

　　　　　输入阻抗      　 　75Ω

PAL-D制59CH时：CTB  　　  　 <-67dB      　

　　　　　　　　  CSO   　　　　<-62dB

　　　　　　　　  CNR   　　　  A类>52dB,B类>50dB

其它特性：供电电压       　   AC170～260V        　

　　　　　 重    量       　  4kg        　

　　　　　 外形尺寸      　   W*L*H 483*450*45mm
