TX-5100、7100线路放大器简介

一、 概述：

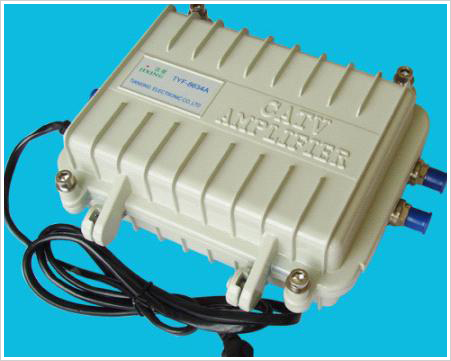

TX-51XX、TX-71XX系列放大器是专为有线电视网络中主干线信号长距离传输而设计的一款产品，经过优化设计，质量和性能都比较高。其中的信号放大模块采用进口菲利浦或莫托罗拉模块，整机的放大增益及均衡都是可调式的，用户可以根据实际设计和使用情况自行进行方便调整。输入及输出端口均设有防雷保护电路。为了调试与试工方便，在输入和输出端口还设有-20dB外检测口。外壳选用最新设计的防水能力强、散热性能较好的铝铸件。电性能及各项指标符合国标中III类干线放大器的要求。
二、 技术指标

序号

 项         目

单位

性    能    参    数

TX-51XX

TX-71XX

26

30

26

30

 1

工作频率范围

MHz

47-550

47-750

 2

标称工作增益

dB

26

30

26

30

 3

带内平坦度

dB

±0.5

±0.5

±0.75

±0.75

 4

标称输入电平

dBuv

72

72

72

72

 5

标称输出电平

dBuv

98

102

98

104

 6

输入衰减器

dB

0-20

0-20

0-20

0-20

 7

输入均衡器

dB

0-18

0-18

0-18

0-18

8

噪声系数

dB

≤3

≤3

≤5

≤5

9

组合三阶差拍

dB

70

62

70

62

10

组合二阶失真

dB

66

62

66

62

11

输入/输出反射

dB

≥14

≥14

≥14

≥14

12

信号交流声比

dB

                 ≥66

13

抗雷击能力

KV

              5(10/700us)

14

工作温度

℃

               -20~+50

15

供电

V

          AC60或AC220

16

功耗

VA

                 20

17

外形尺寸

mm

         270(L)×190(W)×80(H)
